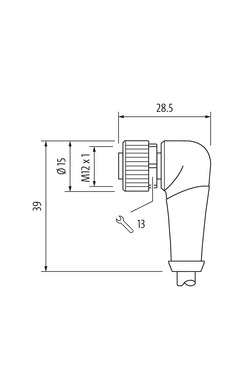

M12 female 90° A-cod. with cable

电缆长度	45 m
紧固扭矩	0,6 Nm
安装方式	插入, 用螺丝拧紧
Family construction form	M12
螺纹	M12 x 1
适用于波纹管（内部Ø）	10 mm
编码	A
材料	PUR
扳手开口宽度	SW13
防护类型（EN IEC 60529）	IP65, IP66K, IP67

最大工作电压 AC	125 V
最大工作电压 DC	125 V
工作电压 AC（UL 认证）	30 V
工作电压 DC（UL 认证）	30 V
每个触点的最大工作电流	4 A

固定装置	M12 x 1

防护类型附加条件	插入, 用螺丝拧紧
污染度	3
额定冲击电压	1,5 kV
绝缘组（IEC 60664-1）	I

锁紧装置的涂层	Nickeled
螺栓连接涂层	nickel plated
Locking material	压铸锌
Material screw connection	压铸锌

安装方式	插入, 用螺丝拧紧, 振动保护

最小工作温度	-25 °C
最大工作温度	85 °C
Additional condition temperature range	depending on cable quality

产品标准	DIN EN 61076-2-101 (M12)

电缆标识	625
电缆类型	2 (PUR/PVC)
批准（电缆）	UL (AWM-Style 20549/1731), CSA; CE conform
电缆重量 [G/ M]	54,78 g
材料电缆	裸铜线
电阻（核心）	max. 57 Ω/km (20 °C)
单线外径 Ø（核）	0.1 mm
构造（核）	42× 0.1 mm (多股线 等级 6)
直径（核心）	5× 0.34 mm²
AWG	与 AWG 22 类似
材料绝缘线	PVC
材料特性 导线绝缘	不含CFC-、镉、硅胶和铅
肖氏硬度 绝缘线	43 ±5 D
线外径包括隔离层	1.25 mm ±5%
电线颜色/编号	棕，黑，蓝，白，绿黄纵向条纹
绞合	中心填充的5股双绞线
屏蔽	无
材料护套	PUR/PVC
材料特性（外壳）	不含CFC-，镉，硅和铅，无光表面，低附着力，机器易于加工，耐磨损，水解，微生物
肖氏硬度 外壳	80 ±5 A (PVC-外被下方); 85 ±5 A (PUR-外被)
外径 (外壳)	5.0 mm ±5%
颜色 jacket	黑色
化学耐受性	良好的耐油耐化学性
标称电压	UL 300 V AC
试验电压	2000 V AC
负载	符合DIN VDE 0293标准
温度范围 (固定)	-30...+80 °C
温度范围 (移动)	-5...+80 °C
弯曲半径（固定型）	10× 外直径
弯曲半径 (运动)	15× 外直径
弯曲循环数 (拖链)	max. 2 Mio. (25 °C)
行驶速度（拖链）	max. 3.3 m/s
加速度（拖链）	max. 5 m/s²

ECLASS-6.0	27279218
ECLASS-6.1	27279218
ECLASS-7.0	27279218
ECLASS-8.0	27279218
ECLASS-9.0	27060311
ECLASS-10.1	27060311
ECLASS-11.1	27060311
ECLASS-12.0	27060311
ETIM-5.0	EC001855
GTIN	4048879868785
GTIN	4048879868785
包装单位	1
包装单位	1
海关税号	85444290
海关税号	85444290
