M12 male 0° A-cod. / MSUD double valve A-18mm
PUR 4x0.75 bk UL/CSA 1.5m
描述
A型 (18 mm) – M12, 尾部进线
24 V AC ±20% / DC ±25%
LED 和抑制器

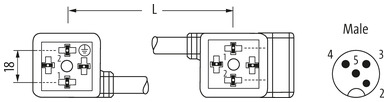

连接电缆长度 L = 150 mm
桥接 PE
Cable sleeve
塑料外壳, 有较好的防油防化学腐蚀性能
耐化学腐蚀性能需相对相关应用进行测试. 更多信息需单独获取.
更多电缆长度可按需求订制.
技术数据
| 电缆长度 | 1,5 m |
|---|---|
| Family construction form | MSUD A |
| 极数 | 3 |
| 防护类型（EN IEC 60529） | IP67 |
| Family construction form | MSUD A |
| 极数 | 3 |
| 防护类型（EN IEC 60529） | IP67 |
第 3 页
| Family construction form | M12 |
|---|---|
| 编码 | A |
| 极数 | 4 |
| 防护类型（EN IEC 60529） | IP67 |
电气数据 | 供电
| 工作电压 AC | 24 V |
|---|---|
| 最小工作电压 AC | 19,2 V |
| 最大工作电压 AC | 28,8 V |
| 工作电压 DC | 24 V |
| 最小工作电压 DC | 18 V |
| 最大工作电压 DC | 30 V |
| 最大电流消耗 | 15 mA |
安装 | 连接
| 紧固扭矩 | 0,6 Nm |
|---|---|
| 扳手开口宽度 | SW 13 |
设备保护 | 电动
| 防护类型（EN IEC 60529） | IP67 |
|---|---|
| 污染度 | 3 |
| 额定冲击电压 | 0,8 kV |
| 绝缘组（IEC 60664-1） | I |
| 附加抑制器 | Z-Diode |
机械数据 | 材料数据
| 锁紧螺钉的涂层 | nickel plated |
|---|---|
| 锁紧螺钉材料 | 压铸锌 |
机械数据 | 安装日期
| 安装方式 | 插入, 用螺丝拧紧 |
|---|
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
|---|---|
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
电缆数据
电缆
| wire arrangement | 黑色 1, 黑色 2, 黑色 3, 绿色-黄色 |
|---|
General data | Cable
| 电缆标识 | 617 |
|---|---|
| 电缆类型 | 1 |
| Printing color of wire insulation | 白色（绝缘黑色） |
| 护套颜色 | 黑色 |
Structure | Cable
| Amount stranding | 1 |
|---|---|
| Stranding | 4 wires twisted |
| wire arrangement | 黑色 1, 黑色 2, 黑色 3, 绿色-黄色 |
Mechanical data | Cable
| Cable weigth | 77,66 g/m |
|---|---|
| 材料护套 | PVC |
| 肖氏硬度 外壳 | 80 ± 5 Shore A |
| 无成分（护套） | 无铅, 无镉, 不含氟利昂, 不含硅 |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | 良好的机械加工性能 |
| Ingredient freeness wire insulation | 无铅, 无镉, 不含氟利昂, 不含硅 |
| Printing color of wire insulation | 白色（绝缘黑色） |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | 铜绞线，无遮蔽 |
| Conductor type (wire) | 5 级绞合线 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
|---|---|
| Max. rated voltage (conductor - ground) | 300 V |
| 电流承载能力（标准） | 符合DIN VDE 0293标准 |
| 最小电流负荷能力电芯 | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| 交流耐受电压（电芯 - 电芯） | 3 kV @ 60 s |
| 工频耐受电压（电芯 - 护套） | 3 kV @ 60 s |
Temperature range | Cable
| 最小工作温度（固定） | -30 °C |
|---|---|
| 最大工作温度（固定） | 70 °C |
| 最小工作温度（移动） | -5 °C |
| 最大工作温度（移动） | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
|---|---|
| 耐燃性 | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | 顺利接受应用相关的测试 |
| 耐汽油性 | 顺利接受应用相关的测试 |
| Oil resistance | DIN EN 60811-404 | 顺利接受应用相关的测试 |
Installation | Cable
| 弯曲半径（固定型） | 5 x Outer diameter |
|---|---|
| 弯曲半径 (运动) | 10 x Outer diameter |
商业信息
| ECLASS-6.0 | 27143423 |
|---|---|
| ECLASS-6.1 | 27279218 |
| ECLASS-7.0 | 27279218 |
| ECLASS-8.0 | 27279218 |
| ECLASS-9.0 | 27060312 |
| ECLASS-10.1 | 27060312 |
| ECLASS-11.1 | 27060312 |
| ECLASS-12.0 | 27060312 |
| ETIM-5.0 | EC001855 |
| EAN | 4048879641470 |
| EAN | 4048879641470 |
| 包装单位 | 1 |
| 包装单位 | 1 |
| 海关税号 | 85444290 |
| 海关税号 | 85444290 |
