M23 female 0° with cable 7000-23251-3981500

加载中… …

3D 模型 产品可能与图示有所不同

信号

电缆进线系统

Cube20S

M23 female 0° with cable

PUR 16x0.34+3x0.75 gy drag ch. 15m

产品货号：	7000-23251-3981500
重量：	2.575 千克
原产地:	DE
型号名称:	MS23SNBD19-000_398_15.0

寻找类似产品

提问

推荐产品

产品比较

了解更多信息，请注册或登录

数量

下载至数据车下载至Easy-Import-Export

描述

Advantages of our connectors:

Our connectors are versatile and specially optimised for industrial environments. All connectors are 100% tested during the manufacturing process to ensure the highest quality and reliability.

The contacts are gold-plated, which ensures optimum conductivity. Thanks to the high degree of protection, the connectors are ideal for demanding industrial environments. They are also vibration-resistant - this is ensured by the union nut with vibration protection.

Our connectors are resistant to oils and cooling lubricants, but resistance to aggressive media should be tested for each specific application. Different cable lengths available on request

If you are missing technical information? Please feel free to use our dictionary to find more technical details.

Product details:

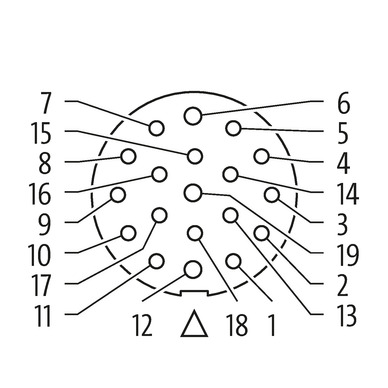

母头直头
M23, 19芯
使用19芯
用于8路分线盒, 5芯
更多电缆长度可按需求订制.
塑料外壳, 有较好的防油防化学腐蚀性能
耐化学腐蚀性能需相对相关应用进行测试. 更多信息需单独获取.

技术数据

电缆长度 15 m

紧固扭矩 2 Nm

安装方式 插入, 用螺丝拧紧

Family construction form M23

螺纹 M23 x 1

适用于波纹管（内部Ø） 16 mm

电缆出线 直头

材料 PUR

极数 19

扳手开口宽度 SW27

防护类型（EN IEC 60529） IP65, IP67

Family construction form free cable end

电气数据 | 供电

最大工作电压 AC 125 V

最大工作电压 DC 125 V

诊断

LED 状态指示灯 无

安装 | 连接

固定装置 M23 x 1

Gender female

设备保护 | 电动

污染度 3

额定冲击电压 2,5 kV

绝缘组（IEC 60664-1） I

机械数据 | 材料数据

螺栓连接涂层 nickel plated

Material screw connection 黄铜

环境特性 | 气候

最小工作温度 -5 °C

最大工作温度 70 °C

Additional condition temperature range depending on cable quality

Important installation notes

Note on strain relief Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.

Note on bending radius Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

电缆数据

电缆

wire arrangement 白色, 灰色-粉色, 棕色-绿色, 黄色, 绿色-白色, 绿色, 红色-蓝色, (紫色, 棕灰色, 黑色, 灰白色, 红色, 棕色-黄色, rosa, 黄白色, 灰色, 蓝色, braun, 绿色-黄色)

General data | Cable

电缆标识 398

电缆类型 2

电缆功能 混合物, 信号, Power

护套颜色 灰色

Type of Certificate cURus

Structure | Cable

Amount stranding 1

Stranding 7 wires 大约核心填料 twisted

Amount stranding (type 2) 1

Stranding (type 2) 12 wires 大约绞合 twisted

wire arrangement 白色, 灰色-粉色, 棕色-绿色, 黄色, 绿色-白色, 绿色, 红色-蓝色, (紫色, 棕灰色, 黑色, 灰白色, 红色, 棕色-黄色, rosa, 黄白色, 灰色, 蓝色, braun, 绿色-黄色)

Mechanical data | Cable

Cable weigth 165 g/m

材料护套 PUR

肖氏硬度外壳 87 ± 5 Shore A

无成分（护套） 无铅, 无镉, 不含氟利昂, 不含硅

Outer-diameter (jacket) 10 mm

Tolerance outer diameter (sheath) ± 5 %

内部护套材料 PVC

颜色（内护套） 灰色

Material wire insulation PVC

Amount wires 16

Outer diameter insulation 1,3 mm

Outer diameter tolerance core insulation ± 5 %

Shore hardness wire insulation 43 ± 5 Shore D

Material properties wire insulation 良好的机械加工性能

Ingredient freeness wire insulation 无铅, 无镉, 不含氟利昂, 不含硅

Amount strands (wire) 19

Diameter of single wires 0,15 mm

Conductor crosssection (wire) 0,34 mm²

Material conductor wire 铜绞线，无遮蔽

Conductor type (wire) 5 级绞合线

Material wire insulation (Power) PVC

Outer diameter wire insulation (Power) 1,8 mm

Tolerance outer diameter wire insulation (Power) ±5 %

Shore hardness wire insulation (Power) 43±5 Shore D

Material properties wire insulation (Power) 良好的机械加工性能

Ingredient freeness wire insulation (Power) 无铅, 无镉, 不含氟利昂, 不含硅

电芯数量（电源） 3

Amount strands wire (Power) 42

Diameter of single wires (Power) 0,15 mm

Wire conductor cross section (Power) 0,75 mm²

Material conductor wire (Power) 铜绞线，无遮蔽

Conductor type wire (Power) 6 级绞合线

Electrical data | Cable

Max. rated voltage (conductor - conductor) 300 V

Max. rated voltage (conductor - ground) 300 V

电流承载能力（标准） 符合DIN VDE 0293标准

最小电流负荷能力电芯 4 A

Current carrying capacity min. wire (Power) 7,8 A

Electrical resistance line constant wire 57 Ω/km @ 20 °C

Electrical resistance coating wire (Power) 26 Ω/km @20 °C

交流耐受电压（电芯 - 电芯） 2 kV @ 60 s

工频耐受电压（电芯 - 护套） 2 kV @ 60 s

Temperature range | Cable

最小工作温度（固定） -30 °C

最大工作温度（固定） 80 °C

最小工作温度（移动） -5 °C

最大工作温度（移动） 70 °C

Resistances | Cable

耐燃性 IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2

chemical resistance 顺利接受应用相关的测试

耐汽油性 顺利接受应用相关的测试

Oil resistance 顺利接受应用相关的测试 | DIN EN 60811-404

Installation | Cable

弯曲半径（固定型） 5 x Outer diameter

弯曲半径 (运动) 10 x Outer diameter

弯曲循环数 (拖链) 2 Mio. @ 25 °C

导线距离（拖链） 5 m @ 25 °C

行驶速度（拖链） 2 m/s @ 25 °C

商业信息

ECLASS-6.0 27279218

ECLASS-7.0 27279218

ECLASS-8.0 27279218

ECLASS-9.0 27060311

ECLASS-10.1 27060311

ECLASS-11.1 27060311

ECLASS-12.0 27060311

ETIM-5.0 EC001855

EAN 4048879188036

EAN 4048879188036

包装单位 1

包装单位 1

海关税号 85444290

海关税号 85444290
