M12 female recept. A-cod. shielded rear
TPE 4x2x24AWG SF/UTP CAT5e bu UL/CSA. CM 0.3m
描述
Ethernet CAT5
法兰 母头
M12, 8芯
屏蔽
后端安装
USA
更多电缆长度可按需求订制.
耐化学腐蚀性能需相对相关应用进行测试. 更多信息需单独获取.
技术数据
| 电缆长度 | 0,3 m |
|---|---|
| 安装方式 | 插入, 用螺丝拧紧 |
| Family construction form | M12 |
| 编码 | A |
| 极数 | 8 |
| 防护类型（EN IEC 60529） | IP67 |
| Family construction form | free cable end |
电气数据 | 供电
| 最大工作电压 DC | 60 V |
|---|---|
| 工作电压 AC（UL 认证） | 30 V |
| 工作电压 DC（UL 认证） | 30 V |
| 每个触点的最大工作电流 | 1,5 A |
技术参数 | 工业通讯
| 传输参数 | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
|---|---|
| 最大传输速率 | 1000 MBit/s |
设备保护 | 电动
| 防护 NEMA | 3, 4, 6P |
|---|---|
| 防护类型附加条件 | 插入, 用螺丝拧紧 |
| 污染度 | 3 |
| 额定冲击电压 | 0,8 kV |
| 绝缘组（IEC 60664-1） | I |
技术参数 | 机械数据
| 波纹软管轮廓 | 无 |
|---|
环境特性 | 气候
| 最小工作温度 | -25 °C |
|---|---|
| 最大工作温度 | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
|---|---|
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Conformity
| 产品标准 | DIN EN 61076-2-101 (M12) |
|---|
认证
| UL 50E | 有 |
|---|
电缆数据
电缆

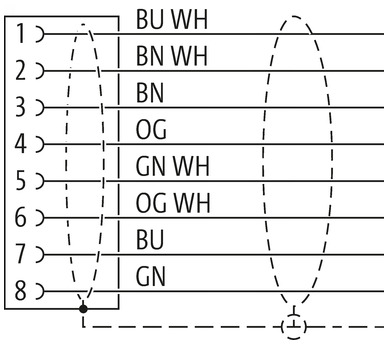

| wire arrangement | (橙色-白色, 橙色), (蓝白色, 蓝色), (棕色-白色, braun), (绿色-白色, 绿色) |
|---|
General data | Cable
| 电缆标识 | S4W |
|---|---|
| 护套颜色 | 蓝色 |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
|---|---|
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 绞合连接 twisted |
| 镶边 | Foil |
| wire arrangement | (橙色-白色, 橙色), (蓝白色, 蓝色), (棕色-白色, braun), (绿色-白色, 绿色) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
|---|---|
| 材料护套 | TPE |
| 无成分（护套） | 无铅, 不含氟利昂 |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 1,17 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | 无铅, 不含氟利昂 |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | 铜绞线，镀锡 |
Electrical data | Cable
| 最大额定电压 AC | 600 V |
|---|---|
| 电流承载能力（标准） | 符合DIN VDE 0293标准 |
| 最小电流负荷能力电芯 | 2 A |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
Temperature range | Cable
| 最小工作温度（固定） | -40 °C |
|---|---|
| 最大工作温度（固定） | 80 °C |
| 最小工作温度（移动） | -40 °C |
| 最大工作温度（移动） | 80 °C |
| 最小仓储温度 | -40 °C |
| 最高仓储温度 | 80 °C |
Resistances | Cable
| 耐燃性 | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
|---|---|
| chemical resistance | 顺利接受应用相关的测试 |
| 耐汽油性 | 顺利接受应用相关的测试 |
| Oil resistance | DIN EN 60811-404 | 顺利接受应用相关的测试 |
Installation | Cable
| 弯曲半径（固定型） | 4 x Outer diameter |
|---|---|
| 弯曲半径 (运动) | 10 x Outer diameter |
| 弯曲循环数 (拖链) | 1 Mio. @ 25 °C |
| 扭力循环次数 | 3 Mio. 25 °C |
| 扭转应力 | ± 270 °/m |
商业信息
| ECLASS-6.0 | 27279218 |
|---|---|
| ECLASS-6.1 | 27279220 |
| ECLASS-7.0 | 27440103 |
| ECLASS-8.0 | 27440103 |
| ECLASS-9.0 | 27440103 |
| ECLASS-10.1 | 27440103 |
| ECLASS-11.1 | 27440103 |
| ECLASS-12.0 | 27440103 |
| ETIM-5.0 | EC002599 |
| EAN | 4048879602396 |
| EAN | 4048879602396 |
| 包装单位 | 1 |
| 包装单位 | 1 |
| 海关税号 | 85444290 |
| 海关税号 | 85444290 |
