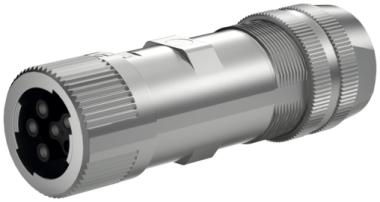

MQ15 female field-wireable 600V AC Typ 3
6-pol., max. 2.5mm², 7 - 14mm
描述
MQ15
母头 直头
可现场接线
非屏蔽
Metal housings with good resistance against chemicals and oils.
耐化学腐蚀性能需相对相关应用进行测试. 更多信息需单独获取.
母头 直头
可现场接线
非屏蔽
Metal housings with good resistance against chemicals and oils.
耐化学腐蚀性能需相对相关应用进行测试. 更多信息需单独获取.
技术数据
| 紧固扭矩 | 0,5 Nm |
|---|---|
| 安装方式 | 插入, 锁定 |
| Family construction form | MQ15 |
| Gender | female |
| 编码 | 型号 3 |
| 材料触头 | CuZn |
| 极数 | 6 |
| 安装方式 | 可现场接线 |
电气数据 | 供电
| 最大工作电压 DC | 600 V |
|---|---|
| 每个信号触点的最大工作电压 AC | 63 V |
| 每个信号触点的最大工作电压 DC | 63 V |
| 每个电源触点的最大工作电流 | 16 A |
| 每个信号触点的最大工作电流 | 10 A |
诊断
| LED 状态指示灯 | 无 |
|---|
技术参数 | 安装
| 最大连接横截面 | 2,5 mm² |
|---|---|
| Cross section connection without wire end ferrule AWG max. | 14 AWG |
安装 | 连接
| 连接 | 卡口连接 |
|---|---|
| 最小配对周期 | 100 |
技术参数 | 设备保护
| 屏蔽 | 无 |
|---|
设备保护 | 电动
| 防护类型（EN IEC 60529） | IP67 |
|---|---|
| 防护类型附加条件 | 插入, 锁定 |
| 污染度 | 3 |
| Rated surge voltage power contacts | 6 kV |
| Rated surge voltage signal contacts | 1,5 kV |
| 绝缘组（IEC 60664-1） | II |
| 过压类别（EN 60950-1） | III |
机械数据 | 材料数据
| 材料外壳 | 压铸锌 |
|---|---|
| 触点涂层 | 镀银 |
| 锁紧装置的涂层 | nickel plated |
| Locking material | 压铸锌 |
机械数据 | 安装日期
| 最小夹紧范围 | 7 mm |
|---|---|
| 最大夹紧范围 | 14 mm |
| 展望技术 | 卡口式连接, 螺丝锁紧 |
环境特性 | 气候
| 最小工作温度 | -40 °C |
|---|---|
| 最大工作温度 | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
|---|---|
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Conformity
| 产品标准 | IEC 61076-2-116 |
|---|
商业信息
| ECLASS-6.0 | 27279221 |
|---|---|
| ECLASS-6.1 | 27260702 |
| ECLASS-7.0 | 27440102 |
| ECLASS-8.0 | 27440102 |
| ECLASS-9.0 | 27440116 |
| ECLASS-10.1 | 27440102 |
| ECLASS-11.1 | 27440102 |
| ECLASS-12.0 | 27440116 |
| ETIM-5.0 | EC002635 |
| EAN | 4065909100639 |
| 包装单位 | 1 |
| 海关税号 | 85366990 |
