EXACT8, 10XM8, 4 POLE MOULDED CABLE
5.0m PUR 20*0,34+2*0,75 exit norm..
描述
10路，4芯
5.0 m
更多电缆长度可按需求订制.
塑料外壳, 有较好的防油防化学腐蚀性能
耐化学腐蚀性能需相对相关应用进行测试. 更多信息需单独获取.
5.0 m
更多电缆长度可按需求订制.
塑料外壳, 有较好的防油防化学腐蚀性能
耐化学腐蚀性能需相对相关应用进行测试. 更多信息需单独获取.
技术数据
电气数据 | 供电
| 工作电压 DC | 24 V |
|---|---|
| 每个触点的最大工作电流 | 2 A |
| 最大总电流 | 8 A |
技术参数 | 工业通讯
| 每个插槽的信号数 | 2 |
|---|
安装 | 连接
| 固定装置 | M8 x 1 |
|---|
设备保护 | 电动
| 防护类型（EN IEC 60529） | IP65, IP67 |
|---|
设备保护 | 媒体
| Flame resistance | 阻燃 |
|---|
机械数据 | 材料数据
| 材料外壳 | 塑料 |
|---|
机械数据 | 安装日期
| 安装方式 | Schraubgewinde |
|---|
环境特性 | 气候
| 最小工作温度 | -20 °C |
|---|---|
| 最大工作温度 | 80 °C |
| Additional condition temperature range | depending on cable quality |
电缆数据
General data | Cable
| 电缆标识 | 411 |
|---|---|
| 电缆类型 | 3 |
| 电缆功能 | 混合物, 信号, Power |
| 护套颜色 | 灰色 |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
|---|---|
| Stranding | 8 wires 大约 核心填料 twisted |
| Stranding factor min. | 80 mm |
| Stranding factor max. | 80 mm |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 14 wires 大约 绞合 twisted |
| Stranding factor min. (type 2) | 140 mm |
| Stranding factor max. (type 2) | 140 mm |
| 镶边 | Fleece |
| Filler | 有 |
| wire arrangement | 紫色, 棕色-粉红色, 棕灰色, 棕色-蓝色, 白色-粉红色, 黑色, 蓝白色, 灰白色, (braun, 蓝色, 棕色-黄色, 绿色, 红色-蓝色, 灰色, 棕色-绿色, 红色, 黄白色, 黄色, 绿色-白色, 白色, 灰色-粉色, rosa) |
Mechanical data | Cable
| Cable weigth | 171,6 g/m |
|---|---|
| 材料护套 | PUR |
| 肖氏硬度 外壳 | 90 ± 5 Shore A |
| 无成分（护套） | 无铅, 无镉, 不含氟利昂, 无卤, 不含硅, 无 LABS |
| Outer-diameter (jacket) | 11,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 20 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | 无铅, 无镉, 不含氟利昂, 无卤, 不含硅, 无 LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | 铜绞线，无遮蔽 |
| Conductor type (wire) | 6 级绞合线 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 70 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | 无铅, 无镉, 不含氟利昂, 无卤, 不含硅, 无 LABS |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 96 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | 铜绞线，无遮蔽 |
| Wire conductor type (Data) | 6 级绞合线 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | 无铅, 无镉, 不含氟利昂, 无卤, 不含硅, 无 LABS |
| 电芯数量（电源） | 2 |
| Amount strands wire (Power) | 96 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | 铜绞线，无遮蔽 |
| Conductor type wire (Power) | 6 级绞合线 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
|---|---|
| Max. rated voltage (conductor - ground) | 300 V |
| 电流承载能力（标准） | 符合DIN VDE 0293标准 |
| 最小电流负荷能力电芯 | 4 A |
| 最小电芯电流承载能力（数据） | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| 交流耐受电压（电芯 - 电芯） | 2 kV @ 60 s |
| 工频耐受电压（电芯 - 护套） | 2 kV @ 60 s |
Temperature range | Cable
| 最小工作温度（固定） | -40 °C |
|---|---|
| 最大工作温度（固定） | 80 °C / 90 °C @ 10000 h 运行 |
| 最小工作温度（移动） | -25 °C |
| 最大工作温度（移动） | 80 °C / 90 °C @ 10000 h 运行 |
Resistances | Cable
| 耐燃性 | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
|---|---|
| chemical resistance | 顺利接受应用相关的测试 |
| 耐汽油性 | 顺利接受应用相关的测试 |
| Oil resistance | DIN EN 60811-404 | 顺利接受应用相关的测试 |
Installation | Cable
| 弯曲半径（固定型） | 7,5 x Outer diameter |
|---|---|
| 弯曲半径 (运动) | 10 x Outer diameter |
| 弯曲循环数 (拖链) | 5 Mio. @ 25 °C |
| 导线距离（拖链） | 10 m @ 25 °C | 水平 |
| 行驶速度（拖链） | 3 m/s @ 25 °C |

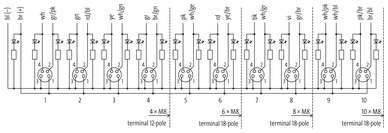

接线参数
连接类型 1
| Family construction form | free cable end |
|---|---|
| 极数 | 20 |
连接类型 2
| Family construction form | M8 |
|---|---|
| Gender | female |
| 触点支架的颜色 | 黑色 |
| 编码 | A |
| 极数 | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |
商业信息
| ECLASS-6.0 | 27279219 |
|---|---|
| ECLASS-6.1 | 27279219 |
| ECLASS-7.0 | 27279219 |
| ECLASS-8.0 | 27279219 |
| ECLASS-9.0 | 27440108 |
| ECLASS-10.1 | 27440108 |
| ECLASS-11.1 | 27440108 |
| ECLASS-12.0 | 27440108 |
| ETIM-5.0 | EC002585 |
| GTIN | 4048879056717 |
| GTIN | 4048879056717 |
| 包装单位 | 1 |
| 包装单位 | 1 |
| 海关税号 | 85444290 |
| 海关税号 | 85444290 |
