M8 male 0° / M12 female 90° A-cod. 7000-88261-6500100

加载中… …

3D 模型 产品可能与图示有所不同

法兰连接器

I/O-系统

M8 male 0° / M12 female 90° A-cod.

PUR 3x0.25 bk UL/CSA+robot+drag ch. 1m

产品货号：	7000-88261-6500100
替代产品:	7000-88261-0500100
重量：	0.045 千克
原产地:	CN
型号名称:	MSDL0-H-R650_1.0-DS

寻找类似产品

提问

推荐产品

产品比较

了解更多信息，请注册或登录

数量

下载至数据车下载至Easy-Import-Export

描述

Advantages of our connectors:

Our connectors are versatile and specially optimised for industrial environments. All connectors are 100% tested during the manufacturing process to ensure the highest quality and reliability.

The contacts are gold-plated, which ensures optimum conductivity. Thanks to the high degree of protection, the connectors are ideal for demanding industrial environments. They are also vibration-resistant - this is ensured by the union nut with vibration protection.

Our connectors are resistant to oils and cooling lubricants, but resistance to aggressive media should be tested for each specific application. Different cable lengths available on request

If you are missing technical information? Please feel free to use our dictionary to find more technical details.

Product details:
锌压铸，保存盖涂层
公头直头 – 母头 90°
M8 – M12, 3芯
M12, A-编码
订货号 7005 - M12/M8 Lite - (塑料六角螺母) 可订制
更多电缆长度可按需求订制.
塑料外壳, 有较好的防油防化学腐蚀性能
耐化学腐蚀性能需相对相关应用进行测试. 更多信息需单独获取.

技术数据

电缆长度 1 m

紧固扭矩 0,4 Nm

安装方式 插入, 用螺丝拧紧

触点涂层 镀金

Family construction form M8

螺纹 M8 x 1

适用于波纹管（内部Ø） 6,5 mm

编码 A

材料触头 铜合金

极数 3

扳手开口宽度 SW9

紧固扭矩 0,6 Nm

安装方式 插入, 用螺丝拧紧

触点涂层 镀金

Family construction form M12

螺纹 M12 x 1

适用于波纹管（内部Ø） 10 mm

编码 A

材料触头 铜合金

极数 3

扳手开口宽度 SW13

电气数据 | 供电

最大工作电压 AC 50 V

最大工作电压 DC 60 V

每个触点的最大工作电流 4 A

诊断

LED 状态指示灯 无

设备保护 | 电动

防护类型（EN IEC 60529） IP65, IP67, IP68, IP66K

防护类型附加条件 插入, 用螺丝拧紧

污染度 3

额定冲击电压 1,5 kV

绝缘组（IEC 60664-1） I

机械数据 | 材料数据

材料外壳 PUR

锁紧装置的涂层 安全涂层

材质垫片 FKM

Locking material 压铸锌

机械数据 | 安装日期

安装方式 插入, 用螺丝拧紧, 振动保护

环境特性 | 气候

最小工作温度 -30 °C

最大工作温度 85 °C

Additional condition temperature range depending on cable quality

Important installation notes

Note on strain relief Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.

Note on bending radius Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Conformity

产品标准 DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8)

电缆数据

电缆

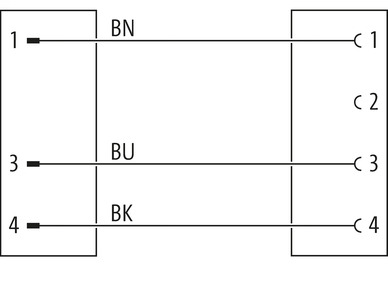

wire arrangement braun, 黑色, 蓝色

General data | Cable

电缆标识 650

电缆类型 5

护套颜色 黑色

Type of Certificate cURus

Structure | Cable

Amount stranding 1

Stranding 3 wires twisted

wire arrangement braun, 黑色, 蓝色

Mechanical data | Cable

Cable weigth 26,4 g/m

材料护套 PUR

肖氏硬度外壳 58 ± 3 Shore D

无成分（护套） 无铅, 无镉, 不含氟利昂, 无卤, 不含硅

Outer-diameter (jacket) 4,3 mm

Tolerance outer diameter (sheath) ± 5 %

Material wire insulation PP

Amount wires 3

Outer diameter insulation 1,25 mm

Outer diameter tolerance core insulation ± 5 %

Shore hardness wire insulation 74 ± 3 Shore D

Ingredient freeness wire insulation 无铅, 无镉, 不含氟利昂, 无卤, 不含硅

Amount strands (wire) 32

Diameter of single wires 0,1 mm

Conductor crosssection (wire) 0,25 mm²

Material conductor wire 铜绞线，无遮蔽

Conductor type (wire) 6 级绞合线

Electrical data | Cable

最大额定电压 AC 300 V

电流承载能力（标准） 符合DIN VDE 0293标准

最小电流负荷能力电芯 4,5 A

Electrical resistance line constant wire 79 Ω/km @ 20 °C

交流耐受电压（电芯 - 电芯） 2,5 kV @ 60 s

工频耐受电压（电芯 - 护套） 2,5 kV @ 60 s

Temperature range | Cable

最小工作温度（固定） -40 °C

最大工作温度（固定） 80 °C / 90 °C @ 10000 h 运行

最小工作温度（移动） -25 °C

最大工作温度（移动） 80 °C / 90 °C @ 10000 h 运行

Resistances | Cable

UV resistance DIN EN ISO 4892-2 A

耐燃性 IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090

chemical resistance 顺利接受应用相关的测试

耐汽油性 顺利接受应用相关的测试

Oil resistance DIN EN 60811-404 | 顺利接受应用相关的测试

Welding spark resistance 顺利接受应用相关的测试

Installation | Cable

弯曲半径（固定型） 5 x Outer diameter

弯曲半径 (运动) 10 x Outer diameter

弯曲循环数 (拖链) 10 Mio. @ 25 °C

导线距离（拖链） 5 m @ 25 °C | 水平

行驶速度（拖链） 3,3 m/s @ 25 °C

扭力循环次数 1 Mio.

扭转应力 ± 360 °/m

扭力速度 35 循环/min

商业信息

ECLASS-6.0 27279218

ECLASS-6.1 27279218

ECLASS-7.0 27279218

ECLASS-8.0 27279218

ECLASS-9.0 27060311

ECLASS-10.1 27060311

ECLASS-11.1 27060311

ECLASS-12.0 27060311

ETIM-5.0 EC001855

GTIN 4048879414616

GTIN 4048879414616

包装单位 1

包装单位 1

海关税号 85444290

海关税号 85444290

下载

Please accept our terms of use of website and website downloads.
本人同意《隐私权利政策》 and 法定通知

与产品相关的文档：

产品PDF

Approval: CSA CA 7000-88261-xxxxxxx_080128-0-000_C6233-01_csa_z_b.pdf (B)

Approval: CSA US 7000-88261-xxxxxxx_080128-0-000_C6233-01_csau_z_b.pdf (B)

Approval: UL Listed CA E325311-CYJV7_ulc_z_f.pdf (F)

Approval: UL Listed US E325311-CYJV_ul_z_f.pdf (F)

Construction files: STP 7000-88261_stp_x_a.zip (A)

Document: ATEX 7000-18001_atx_2_l.pdf (L)

Information: Certificate of conformity Murrelektronik GmbH 17-12-23_(1) RoHS REACh exception 6c_DoC_z_a.pdf (04)

Information: Certificate of conformity Murrelektronik GmbH 22-12-23_(6) California Prop65 Ni surface_DoC_z_a.pdf (01)

Information: Certificate of conformity Murrelektronik GmbH 13-12-23_(5) China RoHS 2 50EEP_DoC_z_a.pdf (01)

Information: EU declaration of conformity 7000-40561_18-08.19_ce_z_c.pdf (C)
